Купить КГВЭВ 5х1,5
Конструкция

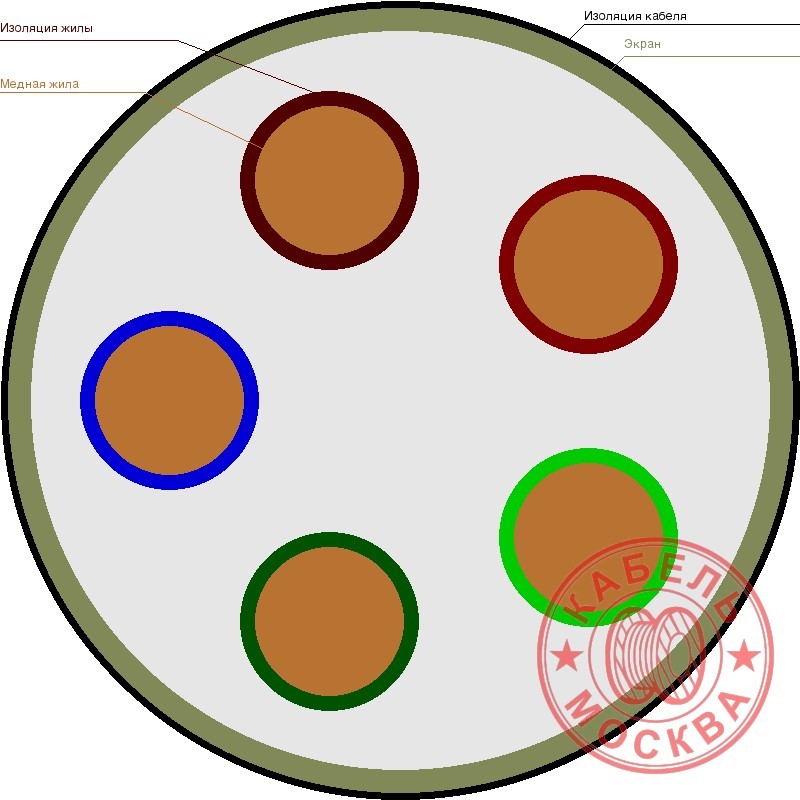

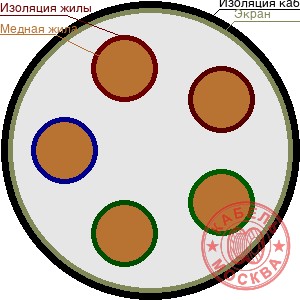

Кабель управления КГВЭВ 5х1,5 гибкий и состоит из многопроволочных токопроводящих медных мягких жил круглой формы. Жилы изолированы поливинилхлоридным пластикатом, уложены в одной плоскости и окрашены в разные цвета, где нулевая жила голубого цвета, а жила заземления двухцветная желто-зеленая. Изолированные жилы кабелей скручены концентрическими повивами. Сверху покрыты экраном медных проволок диаметром до 0.3 мм в виде оплетки плотностью не менее 70%. В четырех- и пятижильных кабелях выполняется скрутка вокруг сердечника, изолированного ПВХ пластикатом. В трех- и четырехжильных кабелях все жилы одинакового сечения или одна из жил меньшего сечения (нулевая или заземление). Кабели могут иметь жилу заземления с номинальным сечением, равным номинальному сечению основной жилы. Внешняя оболочка кабеля из поливинилхлоридного пластиката.
Область применения
Кабель управления КГВЭВ 5х1,5 используется для фиксированного монтажа силовой цепи, цепи управления, для местного освещения на станках или других механизмах при номинальном напряжении до 600 и 1 000 В переменного тока и частоте в пределах 60 Гц или 1 000 и 1 500 В постоянного тока соответственно. Диапазон сечения составляет 0,5-6 мм² в двухжильном, а в трехжильном варианте для стационарного монтажа при радиусе изгиба от 5-и внешних диаметров кабеля. Кабель управления эксплуатируется при температуре внешней окружающей среды от –50 до +50°С относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С. Длительно допустимая температура на жилах — не более +70 °С. Кабели КГВЭВ 5х1,5 не предназначены для использования при прокладке в земле или траншее. Кабели не распространяют горение при прокладке в пучках и при одиночной прокладке.
Купить
Для того, чтобы купить кабель управления КГВЭВ 5х1,5 позвоните по телефону и закажите кабель или воспользуйтесь услугой Онлайн заявка, нажмите кнопку “В корзину”, далее менеджеры свяжутся с Вами, предложат систему скидок, таким образом, цена на кабель может стать еще ниже. Низкая цена на кабель для постоянных клиентов и крупных заказчиков.
|
Нижний предел температур эксплуатации |
-50°С |
|
Верхний ижний предел температур эксплуатации |
+50°С |
|
Относительная влажность воздуха при температуре до +35°С до |
98% |
|
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже |
-15°С |
|
Минимальный радиус изгиба при прокладке |
5 наружных диаметров |
|
Частота переменного тока до |
60 Гц |
|
Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин) на напряжение 0,66 кВ |
3 кВ |
|
Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин) на напряжение 1 кВ |
3.5 кВ |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации |
+70°С |
|
Строительная длина не менее |
100 м |
| Маркоразмер название |
Цена уровень 1 |
Цена уровень 2 |
Цена уровень 3 |
Наличие в единицах хранения |
Резерв в единицах хранения |
Корзина Добавить в заказ |
|---|---|---|---|---|---|---|
| РК 75-9-11 | 166.82 | 137.3 | 128.32 | 3000 | 0 | |
| КГВЭВ 1х1 | 67.03 | 55.17 | 51.56 | 4622 | 0 | |
| КГВЭВ 1х1,5 | 73.97 | 60.88 | 56.9 | 10420 | 1771 | |
| КГВЭВ 1х2,5 | 96.94 | 79.79 | 74.57 | 4866 | 0 | |
| КГВЭВ 1х6 | 176.87 | 145.57 | 136.05 | 5201 | 1092 | |
| КГВЭВ 1х10 | 273.39 | 225.02 | 210.3 | 10086 | 2522 | |
| КГВЭВ 1х16 | 390.49 | 321.41 | 300.38 | 10913 | 1528 | |
| КГВЭВ 1х25 | 589.04 | 484.83 | 453.11 | 7917 | 4750 | |
| КГВЭВ 1Х50 | 1145.16 | 942.55 | 880.89 | 3790 | 1175 | |
| КГВЭВ 1х70 | 1646.88 | 1355.51 | 1266.83 | 10724 | 7507 | |
| КГВЭВ 1х95 | 2153.72 | 1772.68 | 1656.71 | 8347 | 3339 | |
| КГВЭВ 1х120 | 2724.41 | 2242.4 | 2095.7 | 9069 | 2086 | |
| КГВЭВ 1х185 | 4373.85 | 3600.02 | 3364.5 | 9249 | 1665 | |
| КГВЭВ 1х240 | 5583.2 | 4595.4 | 4294.77 | 1594 | 303 | |
| КГВЭВ 2х0,5 | 80.91 | 66.6 | 62.24 | 6546 | 2880 | |
| КГВЭВ 2х0,75 | 90.18 | 74.23 | 69.37 | 8562 | 3510 | |
| КГВЭВ 2х1 | 94.81 | 78.04 | 72.93 | 10985 | 659 | |
| КГВЭВ 2х1,5 | 108.71 | 89.47 | 83.62 | 2045 | 634 | |
| КГВЭВ 2х2,5 | 154.6 | 127.24 | 118.92 | 3659 | 1171 | |
| КГВЭВ 2х4 | 224.65 | 184.91 | 172.81 | 8116 | 3328 | |
| КГВЭВ 2х6 | 314.48 | 258.84 | 241.91 | 6000 | 300 | |
| КГВЭВ 2х10/10 | 461.44 | 379.8 | 354.95 | 5897 | 354 | |
| КГВЭВ 2х10 | 507.59 | 417.78 | 390.45 | 8506 | 3317 | |
| КГВЭВ 2х16 | 741.74 | 610.51 | 570.57 | 8692 | 2608 | |
| КГВЭВ 2х25 | 1138.83 | 937.34 | 876.02 | 3692 | 0 | |
| КГВЭВ 2х35 | 1596.36 | 1313.93 | 1227.97 | 9575 | 670 | |
| КГВЭВ 2х50 | 2046.43 | 1684.37 | 1574.18 | 7672 | 1918 | |
| КГВЭВ 2х70 | 2958.64 | 2435.19 | 2275.88 | 1002 | 240 | |
| КГВЭВ 3х0,5 | 101.75 | 83.75 | 78.27 | 7171 | 2868 | |
| КГВЭВ 3х0,75 | 115.66 | 95.2 | 88.97 | 6897 | 1104 | |
| КГВЭВ 3х1 | 122.58 | 100.89 | 94.29 | 11740 | 8101 | |
| КГВЭВ 3х1,5 | 143.43 | 118.05 | 110.33 | 3541 | 1169 | |
| КГВЭВ 3х2,5 | 212.26 | 174.71 | 163.28 | 4323 | 4 | |
| КГВЭВ 3х4 | 317.34 | 261.2 | 244.11 | 7207 | 649 | |
| КГВЭВ 3х6 | 452.1 | 372.11 | 347.77 | 4862 | 389 | |
| КГВЭВ 3х10 | 741.74 | 610.51 | 570.57 | 11616 | 8015 | |
| КГВЭВ 3х10+1х6 | 741.74 | 610.51 | 570.57 | 3963 | 277 | |
| КГВЭВ 3х16+1х10 | 993.59 | 817.8 | 764.3 | 2745 | 604 | |
| КГВЭВ 3х16+1х6 | 993.59 | 817.8 | 764.3 | 9140 | 1828 | |
| КГВЭВ 3х16 | 1092.95 | 899.58 | 840.73 | 1593 | 1035 | |
| КГВЭВ 3х25+1х10 | 1535.13 | 1263.53 | 1180.87 | 1596 | 654 | |
| КГВЭВ 3х35 | 2374.94 | 1954.76 | 1826.88 | 6101 | 3844 | |
| КГВЭВ 3х50 | 3051.83 | 2511.89 | 2347.56 | 7741 | 4490 | |
| КГВЭВ 3х70 | 4420.1 | 3638.09 | 3400.08 | 5522 | 552 | |
| КГВЭВ 3х95 | 5802.43 | 4775.85 | 4463.41 | 10674 | 8859 | |
| КГВЭВ 3х95+1х35 | 5802.43 | 4775.85 | 4463.41 | 5061 | 253 | |
| КГВЭВ 4х0,5 | 122.58 | 100.89 | 94.29 | 4371 | 131 | |
| КГВЭВ 4х0,75 | 141.13 | 116.16 | 108.56 | 8267 | 331 | |
| КГВЭВ 4х1 | 150.4 | 123.79 | 115.69 | 10286 | 2057 | |
| КГВЭВ 4х1,5 | 178.15 | 146.63 | 137.04 | 1850 | 185 | |
| КГВЭВ 4х2,5 | 269.93 | 222.17 | 207.64 | 6445 | 4189 | |
| КГВЭВ 4х4 | 410.06 | 337.51 | 315.43 | 9635 | 96 | |
| КГВЭВ 4х6 | 589.72 | 485.38 | 453.63 | 5063 | 557 | |
| КГВЭВ 4х10 | 975.91 | 803.25 | 750.7 | 8996 | 3239 | |
| КГВЭВ 4х16 | 1444.21 | 1188.7 | 1110.93 | 2432 | 438 | |
| КГВЭВ 4х25 | 2238.43 | 1842.4 | 1721.87 | 3436 | 0 | |
| КГВЭВ 4х35 | 2866.81 | 2359.61 | 2205.24 | 10637 | 1702 | |
| КГВЭВ 4х50 | 4057.2 | 3339.38 | 3120.92 | 5297 | 1483 | |
| КГВЭВ 4х70 | 5881.59 | 4841 | 4524.3 | 10175 | 3358 | |
| КГВЭВ 4х95 | 7724.7 | 6358.03 | 5942.08 | 6955 | 3338 | |
| КГВЭВ 5х0,5 | 143.43 | 118.05 | 110.33 | 11345 | 3517 | |
| КГВЭВ 5х0,75 | 166.6 | 137.12 | 128.15 | 5095 | 153 | |
| КГВЭВ 5х1 | 178.15 | 146.63 | 137.04 | 9350 | 3273 | |
| КГВЭВ 5х1,5 | 212.89 | 175.22 | 163.76 | 12085 | 2417 | |
| КГВЭВ 5х2,5 | 327.61 | 269.65 | 252.01 | 9610 | 192 | |
| КГВЭВ 5х4 | 502.74 | 413.79 | 386.72 | 2903 | 1248 | |
| КГВЭВ 5х6 | 727.32 | 598.64 | 559.48 | 4327 | 909 | |
| КГВЭВ 5х10 | 1210.05 | 995.97 | 930.81 | 10473 | 2828 | |
| КГВЭВ 5х16 | 1795.47 | 1477.81 | 1381.13 | 9876 | 2963 | |
| КГВЭВ 5х25 | 2788.23 | 2294.93 | 2144.79 | 2394 | 0 | |
| КГВЭВ 5х35 | 3574.6 | 2942.17 | 2749.69 | 8671 | 3555 | |
| КГВЭВ 5х50 | 5062.56 | 4166.88 | 3894.28 | 10469 | 1780 | |
| КГВЭВ 5х70 | 7343.09 | 6043.93 | 5648.53 | 330 | 86 | |
| КГВЭВ 5х95 | 9646.95 | 7940.18 | 7420.73 | 6443 | 2835 | |
| КГВЭВ 5х120 | 12241.06 | 10075.33 | 9416.2 | 4374 | 2668 | |
| КГВЭВ 5х150 | 17801.13 | 14651.7 | 13693.18 | 7007 | 3574 | |
| КГВЭВ 7х0,5 | 185.09 | 152.35 | 142.38 | 1764 | 1058 | |
| КГВЭВ 7х0,75 | 217.52 | 179.03 | 167.32 | 10074 | 2921 | |
| КГВЭВ 7х1 | 233.71 | 192.36 | 179.78 | 1771 | 478 | |
| КГВЭВ 7х1,5 | 282.36 | 232.4 | 217.2 | 3882 | 466 | |
| КГВЭВ 7х2,5 | 442.96 | 364.59 | 340.74 | 6274 | 502 | |
| КГВЭВ 7х4 | 688.17 | 566.42 | 529.36 | 7442 | 372 | |
| КГВЭВ 7х6 | 1002.56 | 825.18 | 771.2 | 3240 | 940 | |
| КГВЭВ 7х10 | 1525.81 | 1255.86 | 1173.7 | 4035 | 565 | |
| КГВЭВ 7х16 | 2270.88 | 1869.11 | 1746.83 | 10691 | 321 | |
| КГВЭВ 7х35 | 4990.18 | 4107.3 | 3838.6 | 6630 | 2980 | |
| КГВЭВ 10х0,5 | 247.62 | 203.81 | 190.48 | 2541 | 661 | |
| КГВЭВ 10х0,75 | 293.92 | 241.92 | 226.09 | 319 | 51 | |
| КГВЭВ 10х1 | 264.24 | 217.49 | 203.26 | 8528 | 3923 | |
| КГВЭВ 10х1,5 | 322.11 | 265.12 | 247.78 | 7392 | 2439 | |
| КГВЭВ 10х2,5 | 513.32 | 422.5 | 394.86 | 2647 | 688 | |
| КГВЭВ 10х4 | 732.02 | 602.51 | 563.09 | 1052 | 642 | |
| КГВЭВ 10х6 | 1072.31 | 882.59 | 824.85 | 3655 | 694 | |
| КГВЭВ 12х1,5 | 345.45 | 284.33 | 265.73 | 5810 | 872 | |
| КГВЭВ 14х0,5 | 275.8 | 227 | 212.15 | 11963 | 2393 | |
| КГВЭВ 14х0,75 | 329.84 | 271.48 | 253.72 | 9669 | 483 | |
| КГВЭВ 14х1 | 356.84 | 293.7 | 274.49 | 7281 | 1456 | |
| КГВЭВ 14х1,5 | 437.87 | 360.4 | 336.82 | 1832 | 1337 | |
| КГВЭВ 14х2,5 | 705.55 | 580.72 | 542.73 | 3827 | 421 | |
| КГВЭВ 14х4 | 1012.95 | 833.73 | 779.19 | 12795 | 8317 | |
| КГВЭВ 14х6 | 1489.32 | 1225.82 | 1145.63 | 307 | 117 | |
| КГВЭВ 19х0,5 | 483.5 | 397.95 | 371.92 | 491 | 10 | |
| КГВЭВ 19х0,75 | 581.26 | 478.42 | 447.12 | 6831 | 1435 | |
| КГВЭВ 19х1 | 630.15 | 518.66 | 484.73 | 5037 | 252 | |
| КГВЭВ 19х1,5 | 776.76 | 639.34 | 597.51 | 1087 | 54 | |
| КГВЭВ 19х2,5 | 1261.12 | 1038 | 970.09 | 7974 | 319 | |
| КГВЭВ 19х4 | 1818.78 | 1496.99 | 1399.06 | 9528 | 3335 | |
| КГВЭВ 19х6 | 2680.8 | 2206.5 | 2062.15 | 8036 | 1688 | |
| КГВЭВ 24х0,5 | 599.26 | 493.24 | 460.97 | 7363 | 1325 | |
| КГВЭВ 24х0,75 | 722.75 | 594.88 | 555.96 | 11499 | 4370 | |
| КГВЭВ 24х1,5 | 969.7 | 798.13 | 745.92 | 9469 | 758 | |
| КГВЭВ 27х0,5 | 668.71 | 550.4 | 514.39 | 1302 | 156 | |
| КГВЭВ 27х0,75 | 807.63 | 664.74 | 621.25 | 7290 | 4884 | |
| КГВЭВ 27х1 | 877.1 | 721.92 | 674.69 | 2757 | 1516 | |
| КГВЭВ 27х1,5 | 1085.47 | 893.43 | 834.98 | 3411 | 68 | |
| КГВЭВ 30х0,5 | 671.06 | 552.33 | 516.2 | 8603 | 1032 | |
| КГВЭВ 30х0,75 | 811.38 | 667.83 | 624.14 | 6909 | 829 | |
| КГВЭВ 30х1,5 | 1092 | 898.8 | 840 | 5140 | 1182 | |
| КГВЭВ 37х0,5 | 900.22 | 740.95 | 692.48 | 6305 | 4540 | |
| КГВЭВ 37х0,75 | 1090.6 | 897.64 | 838.92 | 7466 | 4181 | |
| КГВЭВ 37х1 | 1185.78 | 975.99 | 912.14 | 10354 | 2796 | |
| КГВЭВ 37х1,5 | 1471.33 | 1211.02 | 1131.79 | 1950 | 858 | |
| КГВЭВ 37х2,5 | 2414.58 | 1987.39 | 1857.37 | 505 | 76 | |
| КГВЭВ 44х0,5 | 965.73 | 794.87 | 742.87 | 728 | 408 | |
| КГВЭВ 44х0,75 | 1171.53 | 964.26 | 901.18 | 7884 | 946 | |
| КГВЭВ 44х1 | 1274.44 | 1048.96 | 980.34 | 8398 | 1092 | |
| КГВЭВ 44х1,5 | 1583.13 | 1303.04 | 1217.79 | 2404 | 1779 | |
| КГВЭВ 47х1,5 | 1688.38 | 1389.66 | 1298.75 | 2055 | 863 | |
| КГВЭВ 52х0,5 | 1134.12 | 933.47 | 872.4 | 10435 | 1565 | |
| КГВЭВ 52х1 | 1498.94 | 1233.74 | 1153.03 | 5667 | 3684 | |
| КГВЭВ 52х1,5 | 1863.76 | 1534.02 | 1433.66 | 1898 | 626 | |
| КГВЭВ 61х0,35 | 1323.54 | 1089.38 | 1018.11 | 3573 | 22 | |
| КГВЭВ 61х0,5 | 1323.54 | 1089.38 | 1018.11 | 11360 | 4430 | |
| КГВЭВ 61х1 | 1751.5 | 1441.62 | 1347.31 | 10245 | 5840 | |
| КГВЭВ 61х1,5 | 2179.48 | 1793.88 | 1676.52 | 9426 | 3111 | |
| КГВЭВ 70х0,5 | 1512.97 | 1245.29 | 1163.82 | 7131 | 6204 | |
| КГВЭВ 70х1,5 | 2495.18 | 2053.73 | 1919.37 | 10614 | 4033 |
